1. 设计依据
· GBJ15-188 －建筑给水排水设计规范。
· 给水排水标准规范实施手册。
· GB8978-1988污水综合排放标准。
A． 2. 污水水量、水质和排放标准
根据建设单位提供的资料，平均排水量为：40m3/h
附表：污水进水水质和排放水质标准
| CODcr （mg/l） | BOD5（mg/l） | SS （mg/l） | 动植物油 （mg/l） | NH3-N （mg/l） | pH |
污水进水水质 | 350 | 180 | 200 | 不考虑 | 35 | 6-9 |
GB8978-88 | 100 | 30 | 100 | | 15 | 6-9 |
注：附表数据是根据建设方提供的数据及给排水标准规范实施手册得出，其中SS出水标准甲方要求为100 mg/l。
A． 3. 工艺
3.1 污水处理方案的选择
本设计方案主要是生活污水处理系统。
国内外一般都采用生化方法处理生活污水，因为生活污水的BOD5/CODcr≈0.5，可生化性强。接触氧化法具有容积负荷高，停留时间短，有机物去除效果好，运行简单和占地面积小等优点。为此，我们选用了工艺成熟、运行可靠的接触氧化法

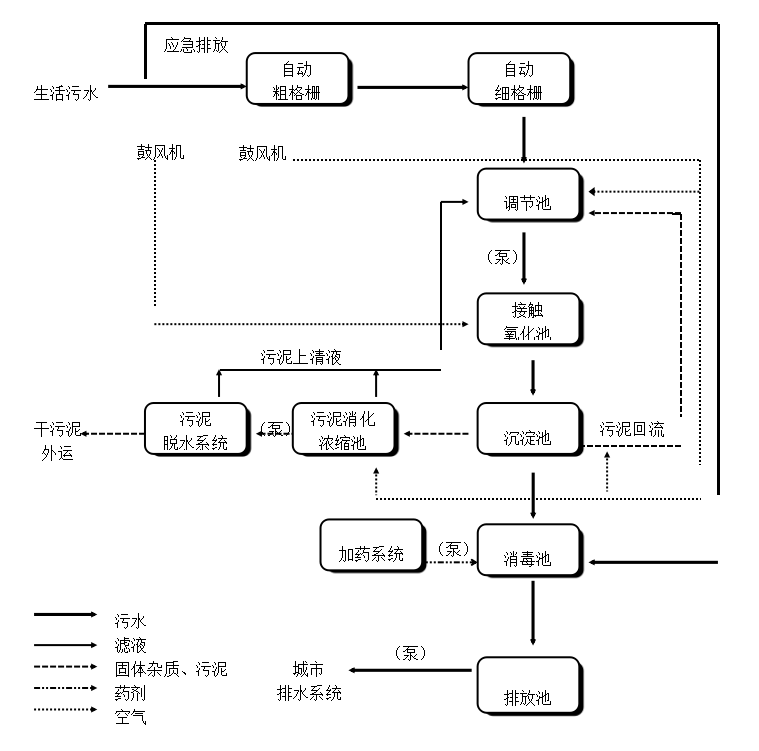

3.2 污水处理流程
3.3 各主要设施和设备说明
3.3.1 粗、细自动格栅
污水首先通过两套粗、细自动格栅再进入调节池，粗格栅栅距为20mm,主要去除较大杂质，细格栅栅距3mm，主要去除较小杂质。格栅位于格栅池内，格栅池内再备有一套人工水力格栅。当自动格栅需要维修时使用人工格栅，人工格栅间距为15mm。
3.3.2 格栅池
格栅池是为了安置自动粗细格栅和人工水力格栅。生活污水通过格栅后重力流入调节池。
格栅池为钢筋混凝土结构。
3.3.3 调节池
为了使生化处理稳定运行，针对间隙排放生活污水的特点，我们设立了一个水质水量调节池。调节池的调节时间为14小时，调节池采用鼓风曝气，即调节水量又进行预曝气。池内曝气量为1m3空气/分钟，125m2池面积。池内设液位控制系统。
调节池为钢筋混凝土结构。
3.3.4 接触氧化池
调节池出水泵入接触氧化池，接触氧化池采用双螺旋鼓风曝气，内置SNP填料，池中的微生物在好氧条件下降解污水中的有机物，从而达到降低BOD5和CODcr的目的。接触氧化池水力停留时间为7小时。
接触氧化池为钢筋混凝土结构。
3.3.5 沉淀池
沉淀池是接触氧化池的配套设施，其作用是使污泥从混合液中分离出来。本方案采用的是四斗平流式沉淀池。选用四斗平流式沉淀池可以降低空间高度，排泥方便。沉淀池的表面负荷为0.8 m2/m2.h，沉淀时间为2.5小时。沉积于污泥斗中的污泥由气动提升装置抽取，一部分作为回流污泥流入调节池，其它的则排到污泥消化浓缩池。沉淀池出水则重力流入消毒池。
沉淀池为钢筋混凝土结构。
3.3.6 消毒池
本方案采用的消毒方法为氯消毒法。氯消毒是一种使用广泛的、有效的消毒方法。消毒时在水中的加氯量分为需氯量和余氯，需氯量指用于杀死细菌和氧化有机物等所消耗的部分，另外为了抑制水中残存细菌的再度繁殖，出水中需保持少量剩余氯（本方案为1mg/l）。
本方案选用漂白粉片（次氯酸钙）为消毒剂，该消毒剂氯有效含量高，消毒剂配备在加药装置内进行，自动滴加。消毒池内混合反应和消毒时间为0.75小时。
消毒池为钢筋混凝土结构。
3.3.7 排放池
出水排放池是为了储存消毒后的出水，停留时间为0.75小时。该水池设有液位控制系统。液位达到一定高度时，系统自动启动潜水泵，将排放水打入城市排水系统。液位低于一定高度时，泵自动停止运行。
出水排放池为钢筋混凝土结构。
3.3.8 加药系统
本系统有两套装置，分别为投加氯和凝聚剂（PAC）两种药剂。氯是用于排放水的消毒。凝聚剂为污泥脱水所需。整套装置包括药剂储存箱（PVC）、搅拌机和加药计量泵。氯液的投加则由计量泵来调节。
3.3.9 污泥好氧消化浓缩池
从沉淀池排出的污泥含水率为99.2%，污泥经过好氧消化后体积有所减少。设置污泥浓缩池的目的是降低污泥含水率，在浓缩池内利用污泥自身的重力作用得以沉降，沉淀后的污泥含水率下降至97%，达到污泥浓缩的目的。
污泥浓缩池为钢筋混凝土结构，上加固定盖板。
3.3.10 污泥脱水系统
由污泥浓缩池来的污泥含水率仍较高,为流体状。为了减小污泥的体积，便于污泥运输，本方案选用带式压滤机进行污泥脱水。与压滤机配套的有污泥混合器、滤布冲洗泵、空气压缩机等。为了使污泥能顺利脱水,必须投加凝聚剂。浓缩污泥在污泥混合器前与凝聚剂充分混合，然后流入压滤机。脱水后的污泥含水滤约为75-80％，为块状固体，块状污泥外运处理。
3.3.11 鼓风机房、控制室
鼓风机房内安置3台低噪声三叶罗茨鼓风机：2台用于接触氧化池的曝气，1台用于其它地方，如调节池、污泥消化浓缩池、气提等。风机上装有消声器，风机房需内衬隔音材料。
控制室内安放整个污水处理系统的控制和监视系统。
3.3.12 通风消臭系统
整个污水处理站为独立封闭系统，为了达到消臭目的，处理站配有2台离心通风机。为了保持处理站的空气含氧量，处理站采取自然进风，将新鲜空气送入处理站。生化处理系统所用的鼓风机的进气来源也来自于该新风系统。
3.4 构筑物设计参数
编号 | 池 名 | 停留时间 （ｈ） | 有效容积 (ｍ３) | 负 荷 |
1 | 调节池 | 14 | 560 | 0.05 kgBOD5／m３d |
2 | 生化反应池 | 7 | 280 | 0.5 kgBOD5／m３d |
3
| 沉淀池 | 2.5 | 100 | 0.8 m3/m2.h |
4 | 消毒池 | 0.75 | 30 | |
5 | 出水排放池 | 0.75 | 30 | |
6 | 污泥消化浓缩池 | 28天 | 75.8 | |
3.5 气水比
本工艺总的气水比约为22：1
3.6 预计处理效果
名 称 | 调节预曝池 | 接触氧化池 | 沉淀池 | 消毒池 |
BOD5 | 进水(mg/l) | 180 | 155 | 25 | 25 |
去除率(%) | 14 | 84 | 0 | 0 |
CODcr | 进水(mg/l) | 350 | 315 | 90 | 90 |
去除率(%) | 10 | 72 | 0 | 0 |
SS | 进水(mg/l) | 200 | 180 | 162 | 65 |
去除率(%) | 10 | 10 | 60 | 0 |
NH3-N | 进水(mg/l) | 35 | 28 | 14 | 14 |
去除率(%) | 20 | 50 | 0 | 0 |
A． 4. 污水处理系统控制说明
4.1.有泵的钢筋混凝土池都设有液位器，控制室将显示各池的液位。
4.2.有泵的钢筋混凝土池都设有高低位报警系统。
4.3.安放潜水泵的调节池、出水排放池设有四道液位控制:
－ 中位:启动一台泵
－ 高位:报警,启动备用泵
－ 中低位:关闭备用泵
－ 低位:报警，关闭泵
4.4.出水池中的潜水泵有应急向外排放功能，在因故停电时，大楼对这些泵提供应急电源。
4.5.污泥浓缩池设有液位控制系统。当液位达到高位时，系统关闭进泥管阀门。污泥泵的启动和关闭为人工自动控制。污水泵的启动为人工自动控制，液位为低位时,污水泵自动停止运行。
4.6.所有的泵有自动和人工两套控制系统。
4.7.出水排放有电磁流量计，在控制室内显示瞬时和累积流量。
4.8.设备运行及故障信号以节点形式输出至监视室。
B． 5. 工程造价估算
5.1 主要设备材料表
序号 | 名 称 | 单位 | 数量 | 功率（KW） | 型 号 | 价格 (万元) | 备 注 |
1 | 自动粗格栅 | 台 | 1 | 0.6 | HF300 | 3.15 | |
2 | 自动细格栅 | 台 | 1 | 0.6 | HF300 | 3.15 | |
3 | 人工格栅 | 台 | 1 | | 非标 | 0.42 | |
4 | 潜水泵 （调节池） | 台 | 3 | 1.2×3 | AS1.6-2 -W/CB | 2.52 | 配备自动耦合装置 |
5 | 潜水泵 （排放池） | 台 | 2 | 2.9×2 | AS3.0-2CB | 1.37 | 配备自动耦合装置 |
6 | 鼓风机 | 台 | 3 | 15×3 | SSR125 | 8.2 | 包括消声器 |
7 | SNP填料 | m3 | 63 | | | 19.85 | |
8 | 螺旋曝气头 | 个 | 43 | | φ315 | 4.97 | |
9 | 污泥泵 | 台 | 2 | 1×2 | WQ10-10-1 | 1.05 | |
10 | 浮球开关 | 套 | 2 | | UQK-613 | 0.28 | |
11 | 浮球开关 | 套 | 1 | | UQK-614 | 0.18 | |
12 | 加药装置 | 台 | 1 | 0.6×2 | | 5.7 | |
13 | 污泥脱水系统 | 套 | 1 | 5.29 | DQ700 | 16.18 | |
14 | 气提装置等 非标件 | | | | | 0.74 | |
15 | 电磁流量计 | 台 | 1 | | LD80 | 1.1 | |
16 | 离心风机 | 台 | 2 | 1.1×2 | BF-4-72 №4.5A | 1.37 | |
17 | 转子流量计 | 台 | 1 | | LZB-100 | 0.15 | |
18 | 电磁阀 | 只 | 2 | | Z941H-16C | 2.1 | |
小 计 | 72.48 | |
20 | 管道阀门 | | | | | 25.37 | |
21 | 自控设备 | | | | | 8.2 | |
合 计 | 106.05 | |
A． 8. 经济效益、社会效益
本水处理系统选用比较先进的加药装置和污泥脱水装置，自动化程度高，操作方便。
本系统均选用国内著名企业生产的水泵和风机，噪声小、能耗低、性能稳定、使用寿命长。潜水泵备有自动耦合装置，安装维修方便。
本工程采用的自动粗细格栅和人工格栅均为尼龙材质，产品质量高，能耗低，管理方便。
B． 9. 总结
生活污水日排放量为960吨/日，根据进出水水质和占地面积的要求，本方案采用接触氧化法来处理该污水。
生活污水处理站总用地面积为330平方米。污水处理站总投资为152.80万元(不包括土建费和运输费)。处理站三班运行，每班职工人数为一人,共四人。日用电量为1068kw.h，日运行费为974.40元。
